그라파이트탄소접지봉

고밀도그라파이트접지봉은 기존의 탄소접지봉의 장점에 더해 접지봉의 표면에 다수의 요철 및 외부방사침을 설치하여 접지성능의 주요요소인 대지와의 접촉부분을 극대화하여 서지 방전 및 낮은 접지저항값 유지에 탁월한 성능을 발휘하도록 고안되습니다.
탄소함유량이 98% 이상으로 일반적으로 낮은 탄소함유량(40~50%)으로 생산되는 탄소접지봉에 비해 빠르고 원할한 서지방전이 가능하므로 서지피해를 최소화하고 역서지에 의한 2차적인 피해 예방이 가능합니다.
또한 시공성이 용이하여 기존접지설비를 시공하기 어려운 고산지대, 협소한 지역, 함반지역 등에서 우수한 성능을 발휘합니다.

특징



높은 탄소함유율(98% 이상)로 기존 탄소접지봉 대비 높은 성능 발휘, 자체 전기저항 0.1Ω 이하
표면의 다수 요철로 인해 대지와의 접촉면 최대화, 빠르고 안정적인 서지방전 효과
자체경도가 우수하고 수분흡수력이 높아 장기간 성능 및 기능유지
역서지 등의 2차 피해 방지
현장에서의 사공성 용이
환경에 무해한 친환경적 제품

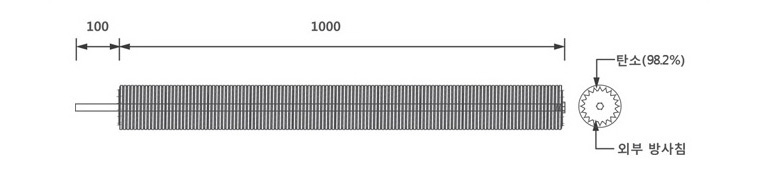

구조

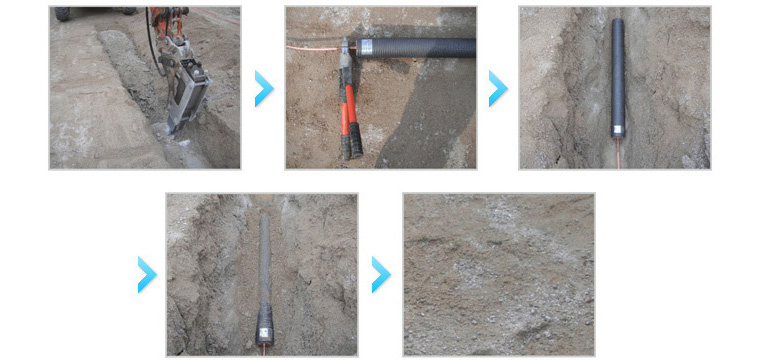

고밀도그라파이트접지봉의 시공법



그라파이트복합접지봉

그라파이트복합접지봉 시스템은 기존 전해질접지시스템과 탄소접지시스템의 장점만을 결합하여 서지방전 및 낮은 접지 저항값 유지와 노이즈, 고주파 제거에 탁월한 성능을 발휘하는 고성능의 접지시스템입니다. 전해질생성부의 구경(지름)을 확대하여 대지와의 접촉면적을 넓혀 빠르고 안정적인 서지방전 성능을 확보함과 동시에 다수의 외부 방사침을 설치하여 빠른 방전이 가능하게 하고 내부에 더 많은 양의 electrolyte를 충진하여 성능 향상 및 유지가 되도록 하였으며 아울러 규격을 개선하여 현장 시공성을 더 효율적으로 개선하였습니다. 또한, 98% 이상의 탄소함유율을 가진 고밀도접지봉을 결합하여 1차적으로 상단부에서 서지제거에 효과적인 성능을 발휘하도록 고안되어 복합적인 서지방전효과를 발생시키며 이를 통해 현재 고도로 집적되고 첨단화된 다양한 전기, 전자설비 환경에서 요구되는 인명의 안전과 시스템의 효과적인 운용에 높은 수준의 기능을 발휘합니다.

특징



높은 고밀도탄소접지부의 다수 요철과 방사침, 넓은 표면적에 의한 1차적인 빠른 서지방전
1차 방전 후 전해질생성접지부에 의한 효과적인 서지방전, 전위차 억제
주변 환경의 영향을 최소화하여 성능 유지
기존 탄소접지봉의 문제점인 수분이 부족한 시공토양에 대한 문제점 해결
뇌서지 및 일반서지 등에 의한 전위상승 억제에 탁월한 효과
높은 서지방전용량 및 낙뢰 내구성 확보

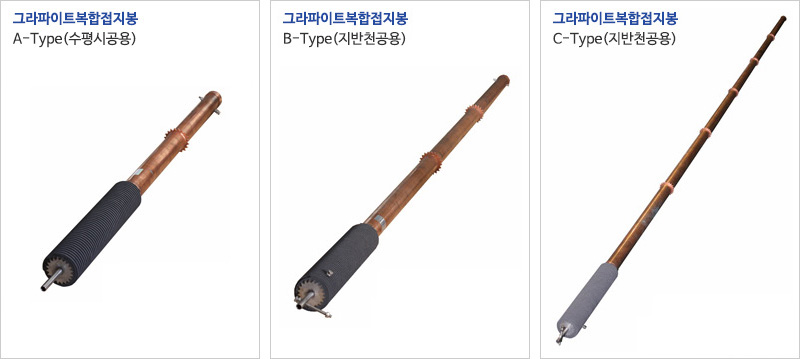

구조

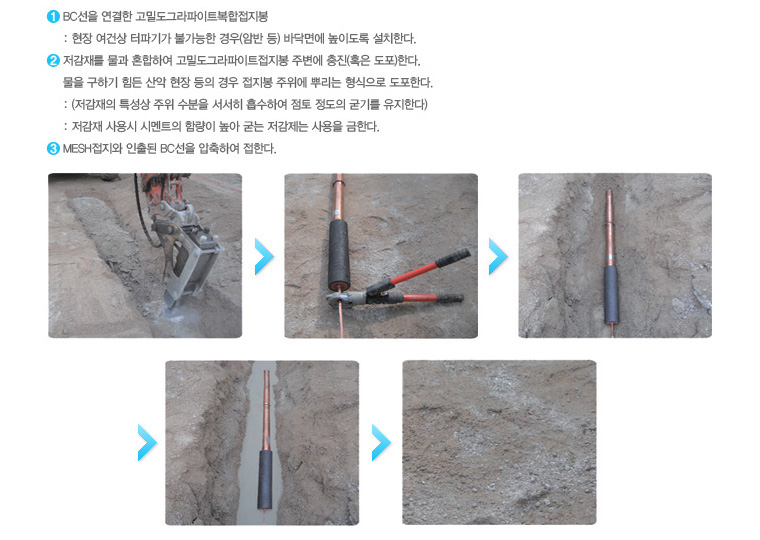

고밀도복합접지봉의 시공법(A-Type)

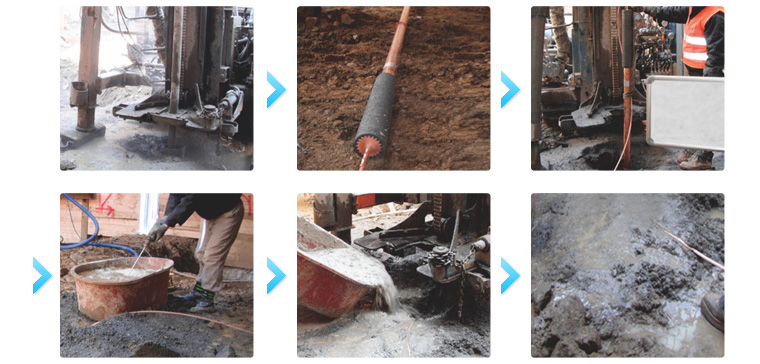

고밀도복합접지봉의 시공법(B,C-Type)





고밀도탄소접지봉

고밀도탄소접지봉은 일반탄소봉의 함유량이 40~50%인 반면에 98%이상 탄소가 함유되어 있어 고산지대나 암반지역에서 접지저감 효과가 탁월합니다. 대지와 접촉시 이상전류를 신속하게 방출할 수 있어 낙뢰 사고시 발생하는 과도임펄스를 방지하여 각 계통사이의 전위차에 의한 피해를 최소화할 수 있습니다. 고밀도탄소접지봉은 비독성, 비부식성 제품으로 환경에 전혀 무해하며 수명도 반영구적입니다.

특징



98%의 탄소함유로 이상전류 신속 방전 기능
접지체의 체적 증가효과로 낮은 접지 저항치 유지기능(암반지역)
반복적인 서지에도 신속한 반응을 나타내어 접지저항이 상승하지 않음
경년 변화없이 50년 이상 수명유지 기능
비독성의 친환경적인 제품

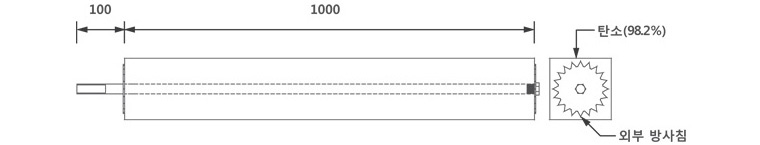

구조

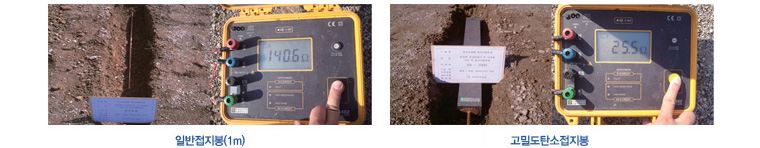

접지극별 접지저항 측정

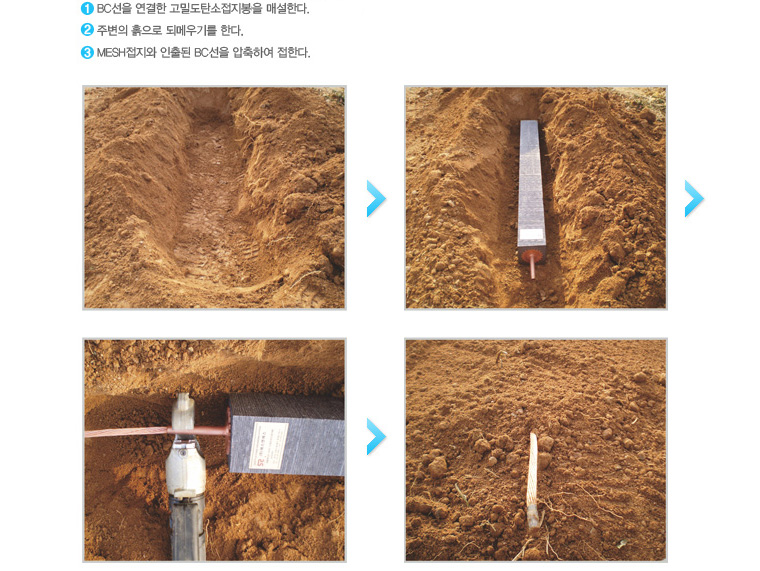

시공방법
