접지시스템

HOME > BUSINESS > 접지시스템

LPS Korea 보링공사 DIY 시스템



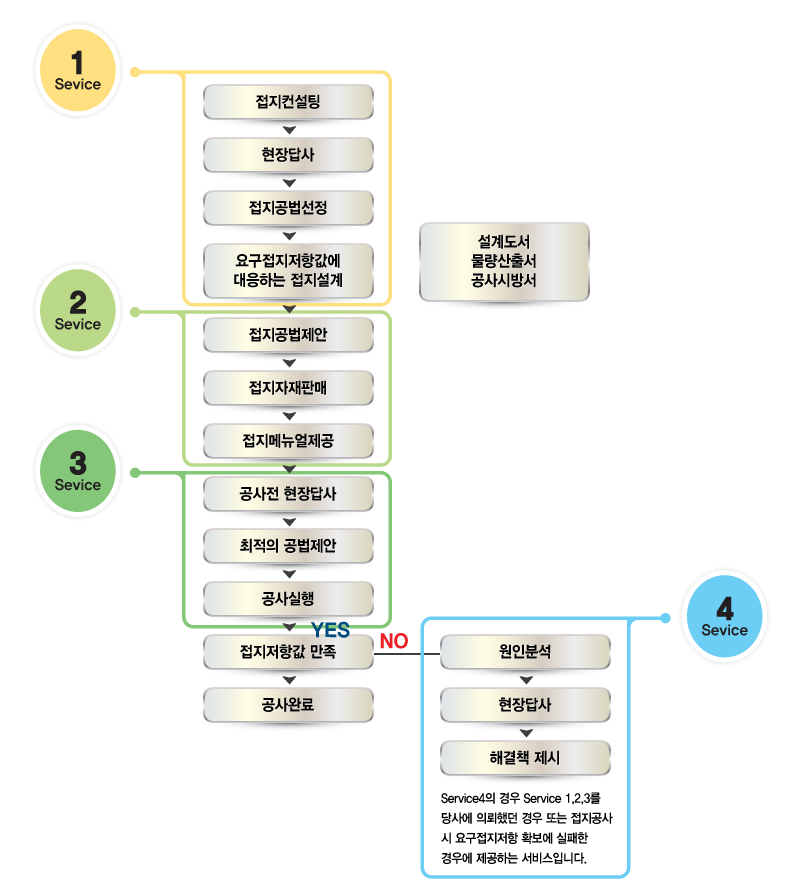

시스템의 특징

효과적 : 저 저항접지가능 (1옴이하) / 낮은 접지임피던스 확보
지속성 : 기후변화와 토양의 조건변화와 상관없이 저항 값 유지
경제성 : 최소의 비용으로 최소저항값 확보
유지보수성 : 최적의 성능을 유지하도록 접지극 설계

설계용역

저희 LPS Korea에서는 표준 측정법과 첨단 분석기법을 이용하여 아래와 같은 설계용역을 수행합니다.

설계의 종류


접지저항 값 확보를 위한 저저항 접지시설설계
인체접촉전압과 보폭전압을 고려한 안전 접지시설 설계 (IEEE80 )
낙뢰보호용 등전위 접지시설 설계 (KSC IEC 62305)
Noise를 고려한 EMI, EMC용 차폐접지설계

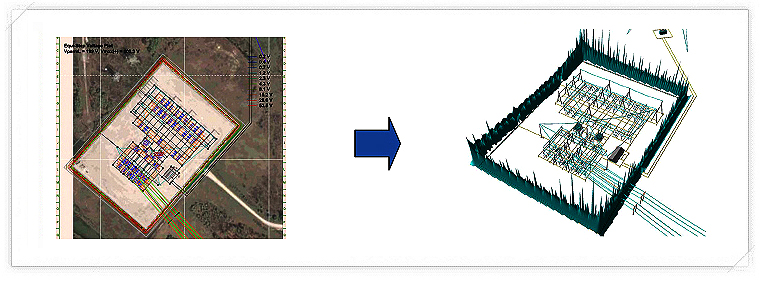

< 접지극 설계 > < 보폭전압분석 >

설계의 특징


과학적인 데이타를 근거로 설계 - 정보화
현장 측정을 통한 데이터를 바탕으로 컴퓨터로 접지저항, 대지전위상승을 시뮬레이션하여 최상의 접지 시공법을 제공하여 접지저항 값 확보를 위한 추가시공 및 경제성을 확보합니다.
최상의 신뢰성 제공
접지저항값, 주변 대지저항, 사고시 대지전위상승 등의 각종 데이터를 제공함으로서 접지시설물의 신뢰성을 향상시켜줍니다 .
접지설계시 체계적인 고려사항 적용
•어떤 목적을 위한 것인가?
•접지저항은 몇 Ω인가?
•접지공사가 가능한 용지, 장소는 어느 정도 있는가?
•공사장소의 대지저항률은?...토양상황, 토질이 판명되어있는가?
•전극의 종류를 무엇으로 할 것인가? ... 시공표준의 공법으로 가능한가?
•다른 설비의 접지전극이 부근에 매설되어 있지 않은가?
•장래의 공사계획에 지장을 주는 장소가 아닌가?
•전기 기기가지의 접지선은 최단거리로 포설 될 수 있는가?
•서-지 임피던스의 상황을 생각한 설비로 되어 있는가?

관련자재 판매

저희 LPS Korea에서는 보링공사에 필요한 각종 자재를 저렴한 가격에 판매합니다.

GEM 접지저감재


특징 및 장점
•분해되지 않습니다.
•접지저항 유지를 위한 정기적인 재충진이 필요없어 반영구적입니다.
•토양과 지하수를 오염시키지 않아 환경친화적입니다.
•도전성유지에 중추적인 역할을 합니다.
효능
•획기적으로 낮은 접지저항과 임피던스값을 갖게 해줍니다.
•건조한 땅에서도 낮은 접지저항값을 유지합니다.
•화학적으로 안전하며, 공기와 염분의 침투를 막아 접지극부식을 막아줍니다.
•접지시스템의 접지저항값을 시공 초기의 접지저항값으로 일정하게 유지합니다.
적용
•높은 대지저항율을 나타내는 장소, 산정상, 바위, 암반지역 등에 사용합니다.
•보링접지공사시 충진용으로 적용합니다.
•지역적 제한으로 좁은 곳에 접지공사를 하기 위하여 고성능 접지충진재가 필요할 때 입니다.

보링용 접지봉


ESGD 접지봉 (방전형)
ESGD접지방식은 낙뢰 내습시 접지봉에서 방전을 극대화한 구조로 뇌전류 내습시 방전으로 인하여, 대지전위상승을 순간적으로 억제시켜 인체안전 및 대지전위상승으로 인한 각종 피해를 최소화합니다.

토양의 이온화
낮은 방전개시전압 : 최적의 방전구조를 설계를 토대로 제작하여 낙뢰 내습시 대지전위상승을 억제시켜, 낮은 제한전압을 구현 (전기연구소 시험성적서 필)




ESGD (Extension Surface Grounding Rod) (저저항형) => 특허출원 중

 접지봉과 대지와의 접촉표면적을 극대화 시킴으로 인하여 낮은접지저항값 확보가 용이한 접지전극입니다.
대지와의 접촉표면적 극대화 (일반형 접지봉의 5배확대) : 대지와의 접촉 표면적이 극대화됨에 따라 낮은 접지저항값 확보가 용이 (접지저항값 2배이상 저감)
낮은 방전개시전압 : 뇌전류 내습시 방전이 용이한 구조로 대지전위 상승을 억제

공사용역

보링기기 설치 및 천공 > 그라우팅 > 접지봉 투입 > Cover 설치 및 마무리

1단계 : 보링 기기 설치 및 천공


천공기계 : Hummer Drilling machine
• 직경 (Ø150)
• 천공속도가 빠릅니다.
• 암반을 손쉽게 천공할 수 있습니다.
• 기기의 크기가 크므로 좁은 장소의 시공에는 부적합니다.
• 비용이 비교적 많이 듭니다.
• 기술자의 숙련도에 따라 천공형태가 달라집니다.
• 주변건물이 파손될 위험이 있습니다.

천공기계 : Screw Drilling machine
• 직경 (Ø75, Ø150)
• 기계가 작아서 좁은 곳에서 시공이 가능합니다.
• 가격이 비교적 쌉니다.
• 천공속도가 암반에서는 느립니다.
• 물을 많이 필요로 합니다.





2단계 : 그라우팅


천공이 끝나면 저감재를 투입합니다.
• 자유낙하법을 이용한 저감재 투입법 / 펌프와 호수를 이용한 저감재 주입법
저감재 주입 후 천공형태 또는 지반 구조에 따라 저감재가 지중으로 빠질 우려가 있기 때문에 최초 주입 8시간 후 저감재를 2차 충진 시킵니다.

3단계 : 접지봉 투입


순서에 따라 접지봉을 투입합니다.

4단계 : Cover 설치 및 마무리


규격에 맞는 Cover 설치하고 공사를 마무리합니다.
